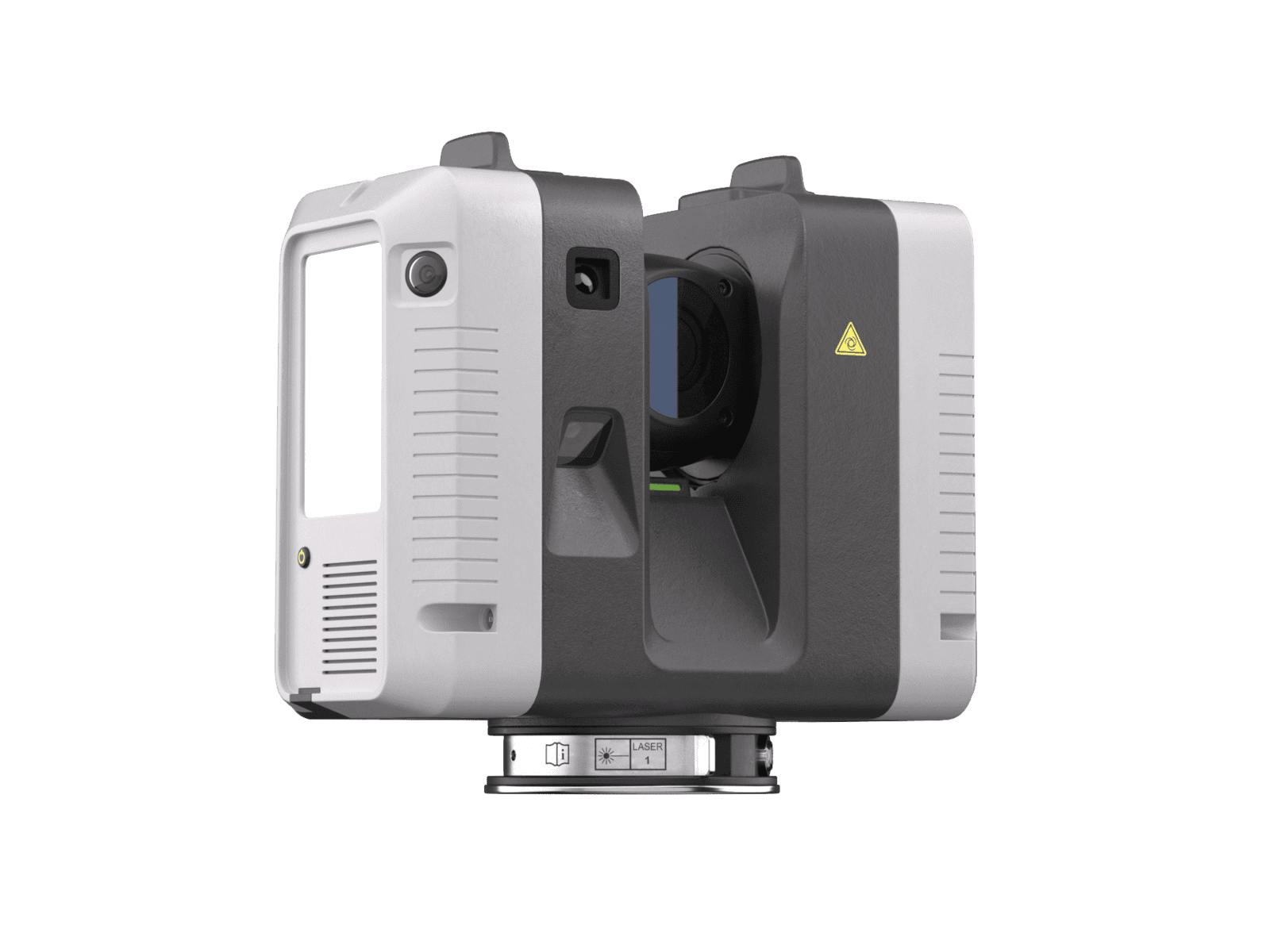

Cu scanerul 3D laser Ray II, de înaltă precizie, cu rază lungă, fără fir, puteți captura precis și rapid obiecte, scene sau de la zone mari până la zone masive și de la o distanță de până la 130 m. Așteptați-vă la precizia punctului 3D, care îndeplinește standarde profesionale înalte și cea mai bună precizie unghiulară din clasă.

Ideală pentru capturarea precisă a obiectelor uriașe precum turbine eoliene, elice de nave sau avioane, poduri sau podele de fabrici, scene criminalistice sau situri de arheologie, această soluție profesională LiDAR produce scanări 3D de cea mai înaltă calitate, indiferent dacă aplicația dvs. este inginerie inversă, inspecție, creare digital twins, documentarea scenelor crimei sau efectuarea unor evaluări de modificare în timp a infrastructurii civile.

Portabilitatea ușoară a scanerului Ray II îl face ușor de luat oriunde aveți nevoie: vehiculele pot fi capturate în câteva minute, avioanele și clădirile de dimensiuni mari în doar câteva ore.

Descarcă broșura

Rapid fulger și rază lungă

Descoperiți cum Ray II de înaltă precizie poate captura obiecte și spații uriașe, fără a pierde detalii.

Verificați și reglați

Dacă dispozitivul dvs. nu este calibrat perfect, scanerul dvs. fie se va autocalibra automat prin scanarea împrejurimilor, fie vă va anunța dacă sunt necesare acțiuni suplimentare.

Certificate de precizie

Scanați cu deplină încredere știind că scanerul dvs. a fost verificat pentru a se încadra în specificații.

Declarație de conformitate

Scanerul dumneavoastră a fost testat riguros și este garantat că se conformează listei cerute de 11 standarde europene de siguranță.

Textura strălucitoare

Detectați chiar și cele mai mici nereguli ale suprafeței cu sistemul Ray II cu 3 camere de 36 MP, cu o textură HDR excepțională.

Replici realiste

În păstrarea patrimoniului, Ray II permite recrearea fiecărui detaliu într-o culoare reală.

Pentru dovezi critice

În aplicațiile criminalistice, precizia îmbunătățită a culorilor facilitează identificarea dovezilor cruciale, cum ar fi petele de sânge.

Captură cuprinzătoare la distanță lungă

Cu scanerul 3D cu rază lungă Ray II, câmpul vizual extins de 360°-300° vă oferă flexibilitate pentru a captura obiecte de la 0,5 până la 130 de metri distanță cu precizie ridicată și calitate superioară.

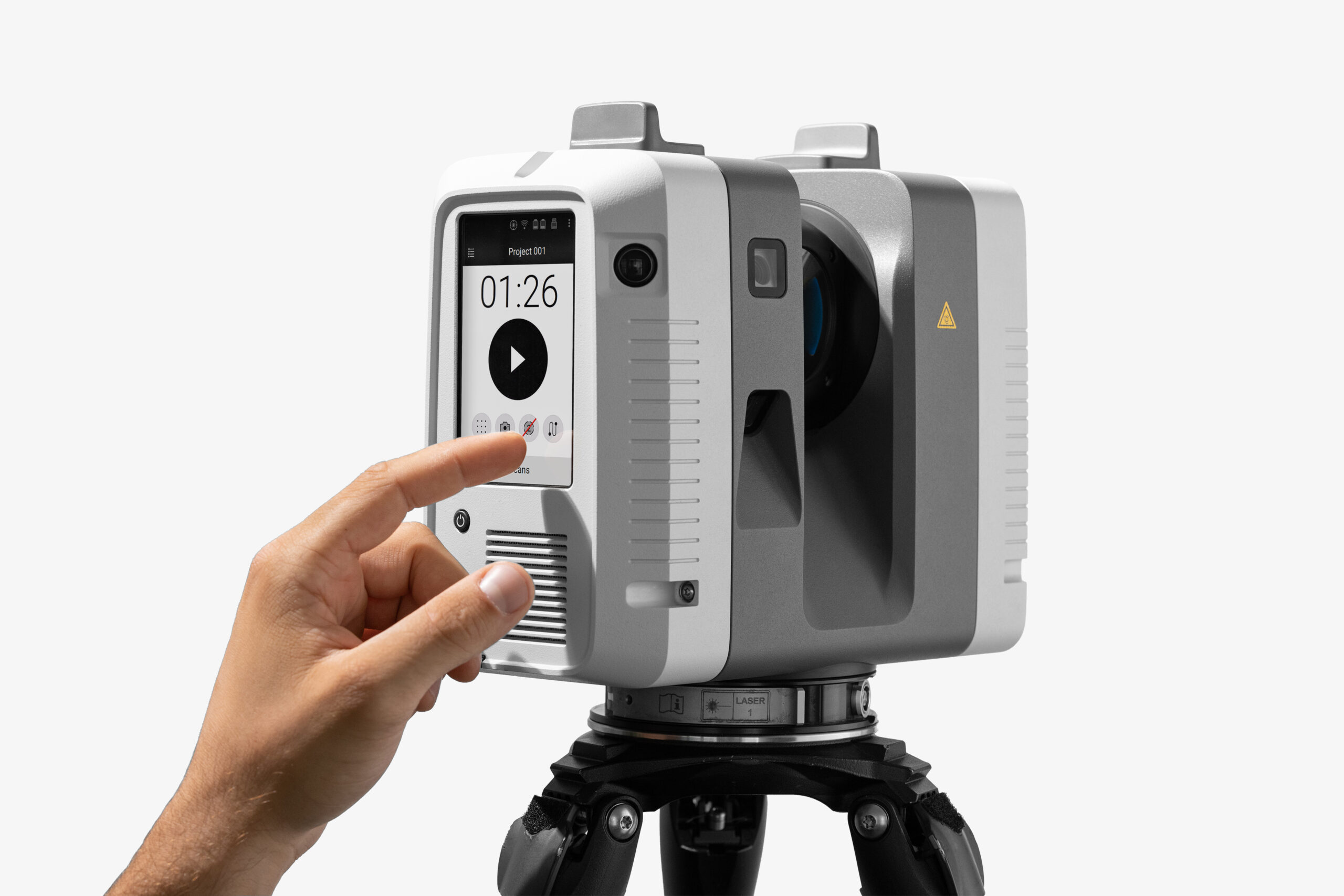

Control la bord

Scanarea fără probleme este asigurată cu ajutorul intuitivului Ray II – cu funcții de bază accesibile la bord, este la fel de simplu ca apăsarea unui buton, fără a fi nevoie de computer sau alt dispozitiv.

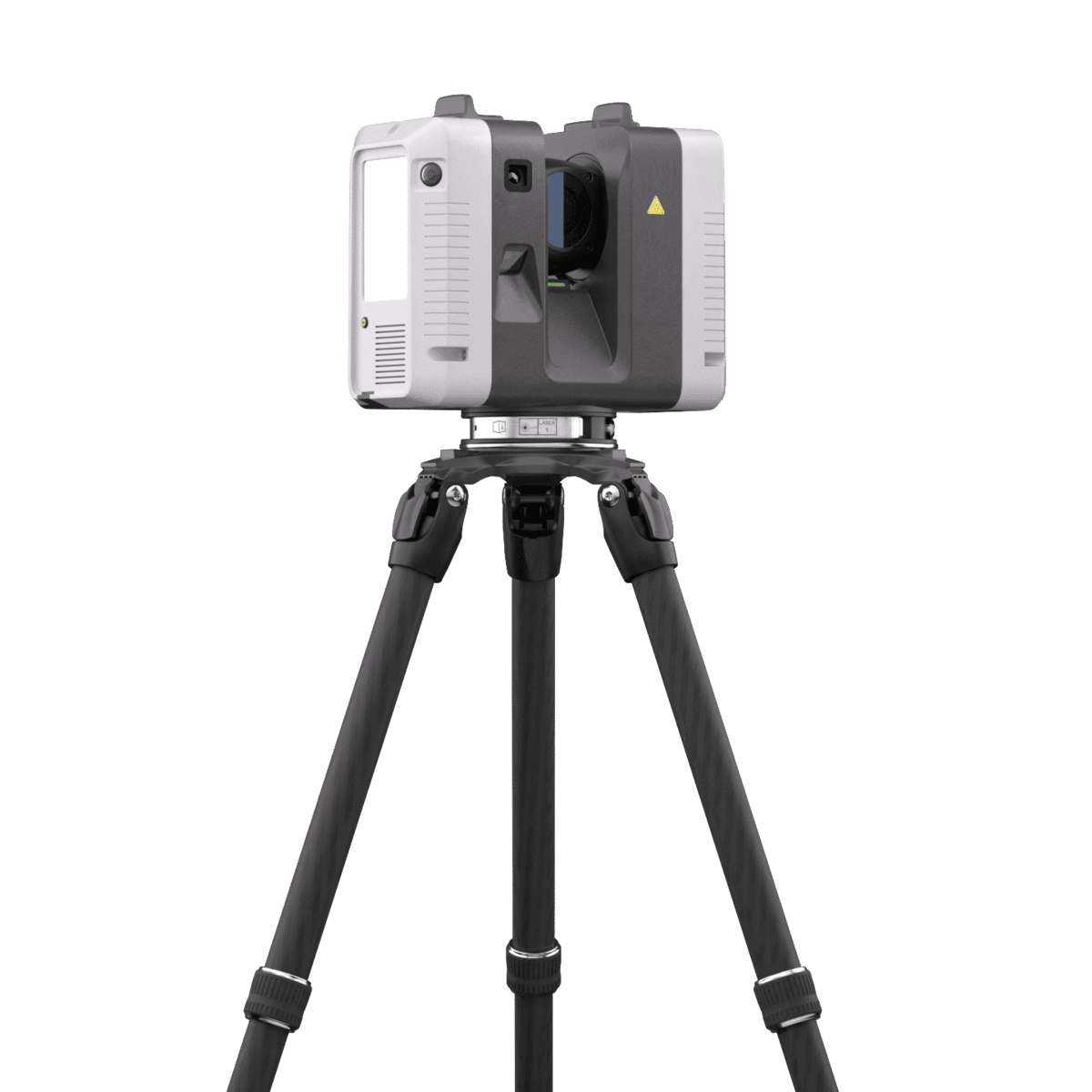

Portabil și rapid de configurat

Cu doar 5 kg, inclusiv trepiedul, scanerele 3D Ray II nu au nevoie de ținte și sunt gata pentru configurarea completă în doar câteva secunde.

Scanare de la distanță

Când scanați ceva mare, într-o locație inaccesibilă sau la o înălțime la care nu vă aflați în siguranță, controlați-vă scanerul cu ușurință și de la distanță cu aplicația Artec Remote.

Înregistrare în timp real la bord

Urmăriți mișcarea scanerului în timp real cu funcții de urmărire și algoritmi avansați pentru navigare intuitivă în spațiu 3D, inclusiv Sistemul inerțial vizual (VIS), altimetrul, busola și sistemul global de navigație prin satelit Ray II.

Îndepărtarea automată a obiectelor în mișcare

Eliminarea automată inteligentă de la Ray II a obiectelor în mișcare care pot intra sau ieși din scenă păstrează toate datele capturate concentrate exact pe ceea ce aveți nevoie.

Sistem de baterii de alimentare continuă

Alimentat de două baterii înlocuibile la cald și alte două în standby, scanerul laser 3D Ray II este gata de scanare timp de 8 ore. Aveți nevoie de mai mult timp? Încărcați în timp ce scanați și schimbați fără timp de nefuncționare.

Protecție la apă și praf: IP54 (IEC 60529)

Scanerul dvs. este protejat și munca dvs. este păstrată în siguranță cu protecția împotriva apă și praf a Ray II, concepută pentru a împiedica particulele sau umiditatea să pătrundă în dispozitiv.

Export de scanare în CAD

Încărcați în Artec Studio pentru a poziționa și potrivi cu precizie scanările dvs. cu primitive CAD, apoi exportați în SOLIDWORKS sau alt software CAD – sau pentru inspecție, direct în Geomagic Control X pentru rapoarte aprofundate.

Controlați de la distanță

Atingeți pentru a scana obiecte folosind orice dispozitiv mobil, gestionați cu ușurință toate produsele Artec, solicitați asistență tehnică directă sau împărtășiți sugestiile dvs.

Aplicații

Aerospațial

Valorificând puterea Ray II de a capta până la 2 milioane de puncte pe secundă, acum inginerii pot eficientiza inspecția, proiectarea, dezvoltarea și testarea aeronavelor pentru zboruri mai rapide, mai sigure și mai eficiente din punct de vedere al consumului de combustibil.

Automobile

Luând doar câteva minute pentru a capta forme și suprafețe mecanice și neregulate în timp ce detectează imperfecțiunile greu de găsit, Ray II oferă specialiștilor din automobile scan de înaltă rezoluție pentru inspecții, teste de impact, optimizare a designului și multe altele.

Gemeni digitali Digital twins

Ideal pentru conductele de creare digitale duble, scanerul Ray II oferă precizie, viteză și ușurință de utilizare de clasă industrială pentru capturarea datelor de suprafață de-a lungul întregului ciclu de viață al obiectului.

Criminalistică

Investigatorii pot acum documenta rapid scene și dovezi întregi, deoarece Ray II, portabil, fără fir, introduce o nouă eră a investigațiilor criminalistice.

Inspecția calității

Producătorii și clienții lor pot detecta cu încredere defectele și neregulile, accelerând procesele de producție, asigurând în același timp cele mai înalte niveluri de control al calității produselor.

Inginerie inversă

Ray II, împreună cu funcționalitatea de scanare în CAD de la Artec Studio, iese în evidență dintre toate scanerele laser 3D pentru a oferi scanări de înaltă calitate, bogate în detalii, care accelerează fluxurile de lucru de inginerie inversă cu o precizie de neegalat la nivel metrologic.

Design industrial și producție

Dezvăluind o mulțime de detalii 3D, portabilul Ray II dă putere designerilor și inginerilor să perfecționeze proiectele CAD, simplificând procesele de prototipare și proiectare pentru obiecte și mașini mari.

Conservarea patrimoniului

Specialiștii în conservarea culturii și a patrimoniului pot proteja digital site-uri și obiecte neprețuite cu Ray II, permițând în același timp inspecții regulate și puterea de a transforma scanările în modele 3D uluitoare pentru expoziții virtuale.

Educație științifică

Cercetătorii și educatorii beneficiază de viteza și ușurința de utilizare a lui Ray II, dobândind informații și cunoștințe din diverse discipline prin scanări 3D clare cu texturi HDR vibrante.

Infrastructura civilă

Ray II duce inspecția și proiectarea infrastructurii la nivelul următor, captând structuri cu precizie și viteză de clasă mondială, îmbunătățind siguranța și rezistența la conducere în construcția și întreținerea drumurilor, podurilor, turbinelor eoliene, tunelurilor, barajelor și multe altele.

Arheologie

Dispunând de tehnologie inovatoare, Ray II echipează arheologii la puterea de a genera cu ușurință documentație de excavare 3D pregătită pentru cercetare, de a conserva artefacte și fosile în mod digital și de a efectua analize detaliate ale site-ului.

Specificații tehnice Artec Ray II

Raza de acțiune – 0.5 – 130 m

Câmp vizual – 360° (orizontal) / 300° (vertical)

Zgomot de rază  –  0,4 mm @ 10 m

–  0,5 mm @ 20 m

Culoare – Sistemul cu 3 camere de 36 MP captează date brute de 432 MPx pentru o imagine sferică calibrată de 360° × 300°

Operațiune pe scaner – control ecran tactil cu atingere cu degetul, afișaj grafic WVGA color

Operațiune pe dispozitive mobile – Aplicația Artec Remote pentru tablete și smartphone-uri iOS și Android, inclusiv: Control de la distanță al funcțiilor de scanare ; Selectarea setărilor ; Lansați scanarea

Stocare –  256 GB unitate flash USB 3.0 schimbabilă

Greutate –  5.35 kg
